1、功能及用途：

　　上下料機械手具有翻轉功能，可實現引導輪夾持和翻轉，滿足兩側塔面整體感應淬火工藝要求。

　　零件從上料輸送裝置上夾持、移位放置到上料滑臺上，自動將零件移動到感應加熱位。

　　零件升降采用伺服電機驅動，移動位置可精確控制。實現零件自動移動到位感應加熱和快速落下淬火。

　　零件從自動上料、感應加熱、落下淬火、下料工作過程全自動控制。

　　感應加熱電源采用1200Kw全數字IGBT晶體管電源，實現零件整體加熱。

　　設備配有感應熱處理過程質量監控系統，可顯示記錄主要工藝參數。

　　驅動輪、引導輪全自動感應淬火設備適用于驅動輪、引導輪全自動整體感應淬火。

　　2、感應淬火設備性能特點：

　　感應淬火設備配有上下料輸送裝置、帶翻轉功能的上下料機械手、上下料滑臺、零件升降旋轉裝置、浸液攪拌淬火裝置，上下料機械手具有翻轉功能，可實現引導輪自動翻轉，分別進行兩端踏面感應淬火。

　　零件升降采用伺服電機驅動，移動位置可通過數控系統設定，操作簡單，位移準確。

　　感應加熱電源采用1200Kw全數字IGBT晶體管電源，實現零件整體感應加熱淬火。

　　零件旋轉采用異步減速電機驅動，變頻調速，旋轉速度無級調節。

　　淬火變壓器/感應器位置可進行三維電動調整。

　　設備配有感應加熱工況監控系統，可實時顯示、記錄存儲和查詢感應熱處理工藝參數。

　　設備可靠性好、工藝調整方便，操作簡單，具有完善的保護功能采用CNC數控系統控制，鍵盤輸入、存儲淬火程序數，實現零件自動上料、零件上升感應加熱、落下浸液淬火、自動下料全過程自動控制。

　　淬火介質循環冷卻系統、軟化水循環冷卻系統與淬火機床直接配套安裝使用。

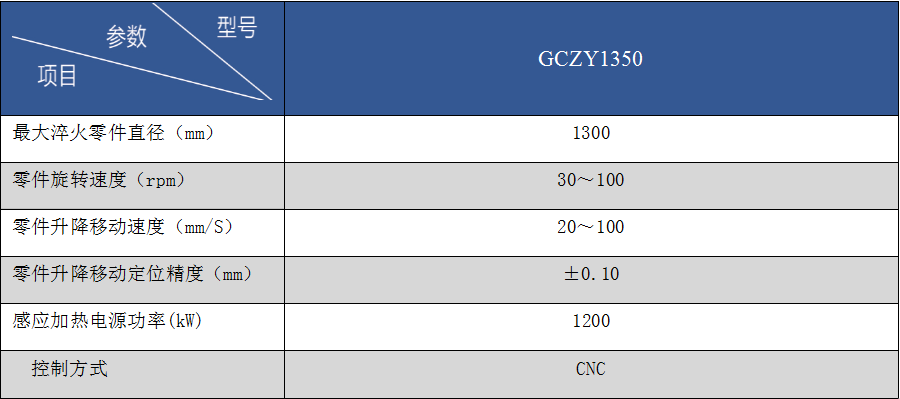

　　3、技術參數：
